Circuito Digital: Alarmes para Automóveis com Três Variáveis

Introdução

Nos dias de hoje, a segurança dos veículos é uma prioridade para muitos proprietários. O desenvolvimento de sistemas de alarme eficientes é essencial para proteger o patrimônio e garantir a tranquilidade dos motoristas. Neste artigo, exploraremos um circuito digital de alarme para automóveis que opera com três variáveis, fundamentando-se nas práticas comuns da engenharia mecatrônica. O circuito é baseado em uma lógica simples de entrada e saída que acionam alertas sonoros e visuais tanto para o dono do veículo quanto para qualquer pessoa no entorno.

O Que É um Alarme para Automóveis?

Um alarme para automóveis é um dispositivo projetado para proteger veículos contra roubo ou invasão. Esses dispositivos normalmente possuem sensores que detectam movimentos ou alterações no estado do veículo e emitem sinais sonoros ou visuais como resposta. A implementação eficaz de um alarme pode significar a diferença entre ter ou não o seu veículo protegido.

Examinando o Circuito

Variáveis do Circuito

Neste circuito específico, três variáveis são essenciais:

1. Estado da Porta:

   • 1 se a porta está aberta, ativando o alarme.
   • 0 se a porta está fechada, desativando o alarme.

2. Estado do Condutor:

   • 1 se o condutor está dentro do carro, desativando o alarme.
   • 0 se o condutor está fora do carro, ativando o alarme.
3. Estado do Alarme:
   • O alarme soa quando certas combinações das variáveis acima são ativadas.

Tabela Verdade

Uma tabela verdade é utilizada para representar as combinações de entrada e suas respectivas saídas. Para nosso alarme, a tabela verdade é construída com as três variáveis e suas combinações possíveis.

Interpretação

• Quando a porta 1 está fechada e o condutor está fora (PP1 = 0, C = 0), o alarme é ativado.
• Quando o condutor entra (C = 1), o alarme é desativado, independentemente do estado da porta.

Implementação do Circuito

O circuito digital é construído utilizando componentes lógicos como portas AND, NOT e OR, com resistores de 330 ohms e LEDs para representar o estado do alarme. Um buzzer é utilizado para emitir um sinal sonoro quando o alarme é ativado.

• Componentes Necessários:
  • 2 Portas AND
  • 1 Porta NOT
  • 4 LEDs
  • 1 Buzzer
  • Resistores de 330 ohms

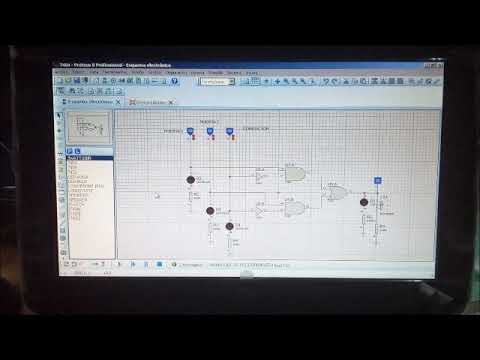

Diagrama do Circuito

O diagrama do circuito digital deve demonstrar como cada componente está interligado e como as entradas afetam a saída, permitindo visualizar o funcionamento do sistema de alarme.

Simulação do Circuito

A simulação do circuito permite verificar se todos os componentes funcionam corretamente. Ao simular as condições de entrada (estado da porta e do condutor), é possível observar como a saída (alarme sonoro e LEDs) responde a essas condições.

Teste do Circuito

Durante o teste:

• Ativar a Porta 1: ao abrir a porta 1, o LED correspondente acende, e o buzzer soa.
• Ativar o Condutor: ao entrar no carro, ambos os LEDs das portas se apagam e o alarme é desativado.

Esses testes são fundamentais para garantir que o circuito funcione de acordo com o esperado, minimizando falhas e melhorando a confiabilidade.

Dicas para Montar Seu Alarme Digital

1. Escolha Bons Componentes:
   Utilize componentes de qualidade, especialmente resistores e portas lógicas, que ofereçam resistência e durabilidade para evitar problemas a longo prazo.

2. Utilize um Diagrama Limpo:
   Faça um diagrama claro e organizado. Isso não apenas ajudará durante a montagem, mas será útil para futuras manutenções.

3. Teste Cada Segmento:
   Antes de conectar todas as partes, teste cada segmento do circuito isoladamente. Isso ajuda a identificar problemas antes que eles se tornem complexos.

4. Isolamento Elétrico:
   Certifique-se de que todas as conexões estejam bem isoladas para evitar curtos ou falhas. Utilize fita isolante ou conectores adequados.

5. Utilize um Simulador:
   Antes de montar o circuito fisicamente, faça a simulação em softwares como Tinkercad ou Multisim. Isso ajuda a evitar erros de configuração.

Perguntas Frequentes (FAQ)

1. Como o alarme digital opera em relação às variáveis do sistema?

O funcionamento do alarme digital é baseado em três variáveis: o status das portas, o estado do condutor e a condição do alarme. Quando o circuito está acionado, ele verifica as entradas (variáveis) de forma lógica. Por exemplo, se a porta do veículo está aberta (entradas ativadas) e o condutor está fora do carro, o alarme será ativado. Essa avaliação é feita através da tabela verdade, que simplifica os estados possíveis e suas respectivas saídas. A lógica do sistema é similar a processos que utilizamos no dia a dia, onde ações têm consequências diretas, sendo a ausência de um condutor dentro do veículo um fator crucial que, combinado com o fato de que a porta está aberta, ativa o alarme.

2. O que devo fazer se o alarme não está funcionando corretamente?

Se o seu circuito de alarme não está funcionando conforme esperado, existem algumas etapas de diagnóstico que você pode seguir. Primeiramente, verifique todas as conexões para garantir que não há cabos soltos ou mal conectados. Em seguida, teste cada componente individualmente para identificar qualquer falha em LEDs, resistores ou no próprio buzzer. Se o problema persistir, revisite o diagrama do circuito e a tabela verdade para certificar-se de que tudo foi corretamente projetado de acordo com as especificações. Um simulador digital pode ser uma ferramenta valiosa para verificar se a lógica do circuito está adequada. Uma abordagem metódica pode muitas vezes salvar o dia e garantir que você não perca as medidas de segurança essenciais que um alarme de carro deve oferecer.

3. Esse tipo de alarme é compatível com todos os veículos?

A maioria dos alarmes digitais baseados em circuitos lógicos é projetada para ser flexível e pode, em princípio, ser adaptada para ser compatível com diversos modelos de veículos. No entanto, antes de implementá-lo, é crucial considerar as especificações elétricas do veículo, como voltagens das portas e dispositivos, para evitar sobrecargas ou falhas no circuito. Também é importante analisar o espaço disponível para instalação e a facilidade de acesso aos pontos de conexão. Um alarme bem projetado não só oferece proteção mas também não interfere nas funções eletrônicas do carro. Certifique-se de revisar o manual do veículo ou consultar um especialista em eletrônicos automotivos para garantir que seu sistema de alarme esteja em total conformidade com a configuração do carro.

4. Quais são as vantagens de um alarme digital em comparação a um convencional?

Os alarmes digitais oferecem várias vantagens em comparação aos sistemas convencionais. Primeiro, eles são frequentemente mais precisos e confiáveis, pois utilizam lógica digital que permite uma programação mais complexa e respostas mais rápidas às condições de segurança. Além disso, os alarmes digitais podem incorporar mais funcionalidades, como sensores de movimento e monitoramento remoto, aumentando a segurança e a versatilidade. Outro ponto positivo é a possibilidade de personalização do sistema, permitindo ao usuário ajustar configurações específicas de acordo com suas necessidades. Enquanto os alarmes convencionais podem chegar a falhar em situações específicas, um sistema digital bem projetado tende a ser mais eficaz em ambientes variáveis. Com a tecnologia avançando, a preferência por sistemas digitais tem crescido entre os consumidores que buscam proteção duradoura e adaptável.

5. Posso integrar o alarme digital a outros sistemas de segurança?

Sim, um alarme digital pode e deve ser integrado a outros sistemas de segurança. Hoje, muitos sistemas de alarme são projetados para funcionar perfeitamente com câmeras de segurança, sensores de movimento e até mesmo sistemas de rastreamento GPS. Ao integrar essas tecnologias, você cria uma rede de segurança mais robusta que pode monitorar diversas áreas e situações em tempo real. Além disso, muitos sistemas modernos oferecem aplicativos que permitem o controle e monitoramento do alarme a partir de dispositivos móveis, aumentando ainda mais a segurança e a conveniência para o usuário. Ao planejar a integração, é essencial considerar a compatibilidade dos dispositivos e a capacidade dos sistemas de comunicar-se entre si, para garantir que cada componente funcione de forma eficaz e sinérgica.

Conclusão

Implementar um alarme digital baseado em circuitos lógicos para automóveis proporciona uma maneira eficaz de aumentar a segurança de veículos. Ao se fundamentar nas variáveis e estruturas discutidas, você pode construir um sistema confiável que protege seu veículo contra roubo e invasão. Com a evolução constante das tecnologias de segurança, aproveitar esses dispositivos digitais é uma grande maneira de garantir a paz de espírito ao dirigir. Ao utilizar as dicas e técnicas que discutimos, você estará a um passo mais perto de proteger seu veículo com eficácia.
