Como Ligar Sensores em Série em uma Central de Alarme: Um Guia Completo
Você já se perguntou como otimizar seu sistema de alarme, aproveitando melhor o cabo de instalação e economizando nos custos? Neste artigo, descreveremos o passo a passo para ligar sensores em série em uma central de alarme, abordando as vantagens dessa configuração e dicas valiosas para garantir a segurança da sua residência ou empresa.
O Que Você Precisará
Antes de começarmos, é importante reunir todos os materiais necessários para a instalação dos sensores em série. Aqui está uma lista do que você precisará:

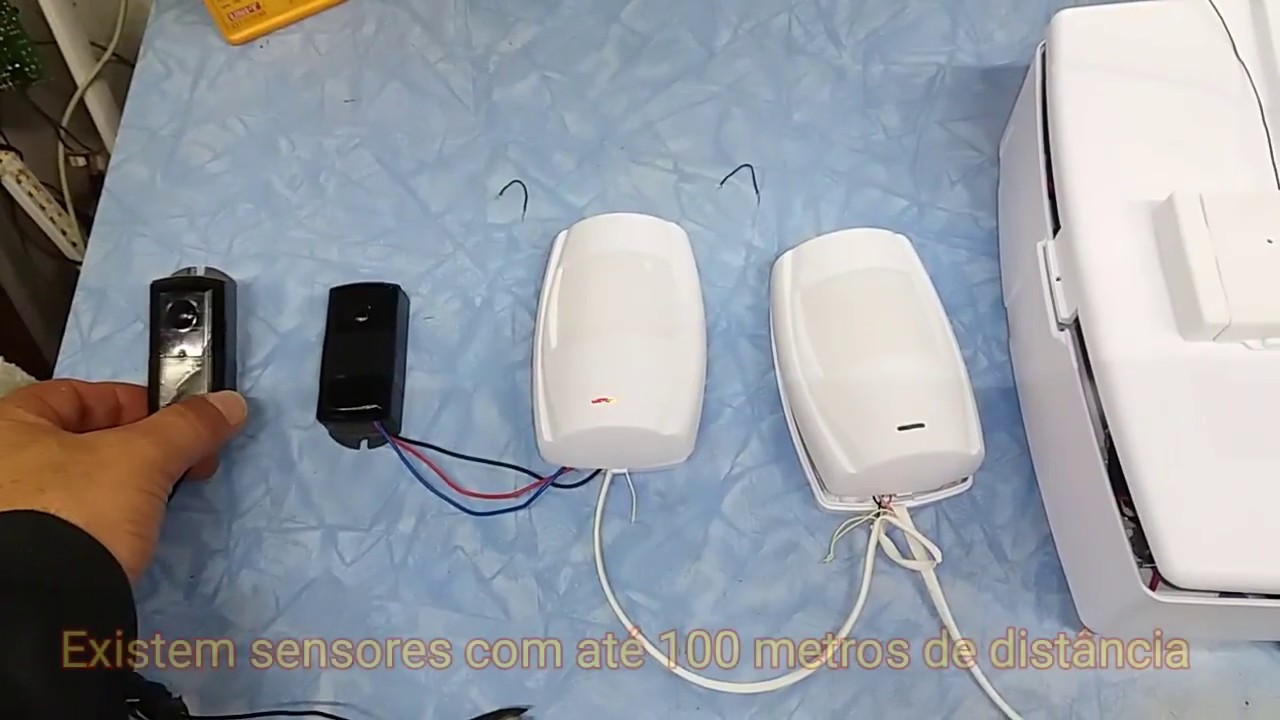

- Sensores infravermelhos passivos (PIR)
- Fios de instalação (preferencialmente cabo de segurança de 2 pares)
- Conectores de fio
- Fonte de alimentação de 12 volts
- Um multímetro (para testar a continuidade e a tensão)
- Ferramentas básicas (cortador, desencapador de fios, chave de fenda)
Vantagens de Ligar Sensores em Série
1. Economia de Fio
A principal vantagem de ligar sensores em série é a economia de fios. Em vez de usar cabos separados para cada sensor, você pode conectar todos eles em uma única linha, otimizando o material utilizado e reduzindo custos.
2. Identificação de Setores
Com uma ligação bem configurada, você pode identificar qual setor foi violado. Se cada sensor estiver ligado a um setor diferente, será mais fácil saber onde está a intrusão, otimizando a resposta da segurança.
3. Menor Complexidade na Instalação
Um sistema em série simplifica a configuração, reduzindo a complexidade do cabeamento e permitindo uma instalação mais rápida e fácil para leigos e profissionais.
4. Flexibilidade para Expandir
Ligar múltiplos sensores em série permite que você adicione novos dispositivos ao sistema sem precisar modificar drasticamente a infraestrutura existente.
5. Compatibilidade com Diferentes Tipos de Sensores
Sensores infravermelhos ativos e passivos podem ser misturados, oferecendo mais opções na escolha de equipamentos de segurança para diferentes ambientes.
Como Fazer a Ligação dos Sensores em Série
Vamos ao passo a passo de como ligar os sensores em série. Siga as instruções com atenção para garantir uma instalação adequada e segura.
Passo 1: Preparação dos Fios
- Desencape os Fios: Use um desencapador de fios para remover uma pequena quantidade de isolamento das extremidades dos cabos que você usará para a conexão.
- Identifique as Cores: Normalmente, os fios têm codificações de cores. O vermelho é para positivo (12V) e o preto é para negativo.
Passo 2: Conexão dos Sensores
- Conecte o Primeiro Sensor: Pegue o primeiro sensor e conecte o fio positivo (vermelho) ao terminal correspondente. Em seguida, conecte o negativo (preto) ao terminal de saída do sensor.
- Conecte o Segundo Sensor: Agora, conecte o fio positivo do segundo sensor ao fio de saída do primeiro sensor. O negativo do segundo sensor também deve ser conectado ao terminal de negativo (preto).
- Repita para Sensores Adicionais: Se houver mais sensores, repita o processo. Lembre-se de sempre ligar o positivo do próximo sensor ao fio de saída do anterior e o negativo ao terminal comum.
Passo 3: Conexão à Central de Alarme
- Conecte o Fio de Entrada: Depois de conectar todos os sensores, deverá haver um fio que deverá ser conectado à sua central de alarme. Conecte o positivo ao terminal correspondente da central e o negativo à fonte de alimentação.
- Teste a Conexão: Antes de finalizar, é importante testar a conexão. Utilize um multímetro para verificar se há continuidade e se a tensão está adequada.
Passo 4: Configuração e Teste do Sistema
- Configure a Central: Algumas centrais de alarme necessitam de configuração para reconhecer os sensores. Acesse o menu de programação da central e adicione os setores correspondentes.
- Realize Testes: Após a instalação, teste cada sensor individualmente para garantir que todos estão funcionando corretamente.
Dicas Importantes
Dica 1: Utilize Fios de Boa Qualidade
A qualidade dos fios utilizados é crucial para o bom funcionamento do sistema. Optar por cabos de segurança ajuda a evitar falhas e aumenta a durabilidade da instalação.
Dica 2: Mantenha a Área de Instalação Limpa
Uma área limpa e organizada durante a instalação facilita a execução do trabalho e diminui o risco de danos e erros.
Dica 3: Considere o Ambiente
Certifique-se de que os sensores estão posicionados de maneira a evitar alarmes falsos. Sensores devem ser instalados em locais estratégicos, livres de obstruções e que catequem facilmente o movimento.
Dica 4: Revise a Instalação com Regularidade
Realizar revisões periódicas na instalação dos sensores contribui para a manutenção da eficiência do sistema. Assim, você garante que cada componente continua a operar como esperado.
Dica 5: Consulte um Profissional se Necessário
Se você não se sentir confortável realizando a instalação, ou se ela for complexa, é sempre melhor consultar um profissional. Assim, você garante que o sistema esteja instalado e configurado corretamente.
FAQ Sobre Sensores em Série em Centrais de Alarme
Qual é a principal vantagem de ligar sensores em série?
A principal vantagem de ligar sensores em série é a economia de cabos e a simplificação da instalação. Com essa configuração, é possível conectar vários sensores a uma única linha, reduzindo custos e facilitando o processo de instalação. Além disso, permite identificação de setores, pois se cada sensor estiver ligado a um setor diferente, você sabe onde foi detectada a violação, otimizando a resposta de segurança.
Quais tipos de sensores posso usar em uma instalação em série?
Você pode usar diferentes tipos de sensores em uma instalação em série, incluindo sensores infravermelhos passivos (PIR), sensores ativos e até mesmo misturar sensores de diferentes tipos. Isso oferece mais versatilidade durante a instalação, pois você pode escolher os aparelhos mais adequados para cada área específica, seja ela interna ou externa.
É possível misturar sensores com fiação sem fio?
Sim, os sistemas de alarme modernos permitem que você misture sensores que operam com fio e sem fio. No entanto, é fundamental garantir que ambos os sistemas sejam adequadamente configurados para trabalhar em conjunto. Como recomendação, sensores sem fio normalmente têm um alcance limitado, portanto, considere as diretrizes do fabricante sobre a distância máxima de operação.
Como posso testar se os sensores estão funcionando corretamente?
Uma das melhores maneiras de testar se os sensores estão operando corretamente é ativar cada um deles fisicamente e observar se a central de alarme recebe o sinal adequado. Utilize o multímetro para verificar a continuidade e a tensão nos terminais. Além disso, ative manualmente o alarme para ver se ele responde como esperado e registre qualquer falha durante o processo.
O que fazer se um sensor não estiver funcionando?
Se um sensor não estiver funcionando, a primeira coisa a fazer é verificar as conexões. Certifique-se de que todos os fios estão conectados corretamente e que não há rupturas ou danos nos cabos. Em seguida, use um multímetro para medir a tensão nos terminais do sensor e na saída da central. Se o problema persistir, pode ser necessário substituir o sensor.
Conclusão
Instalar sensores em série em uma central de alarme pode parecer complicado à primeira vista, mas com o passo a passo e as dicas adequadas, você pode realizar essa tarefa de forma eficiente e segura. Ao seguir essas orientações, você não só otimiza seu sistema de segurança, mas também ganha em economia e praticidade.
Gostou das dicas? Não se esqueça de deixar seu comentário e compartilhar suas experiências. Sua opinião é muito importante!
