Como Controlar uma Lâmpada AC com o Sensor de Movimento HC-SR501 e Arduino

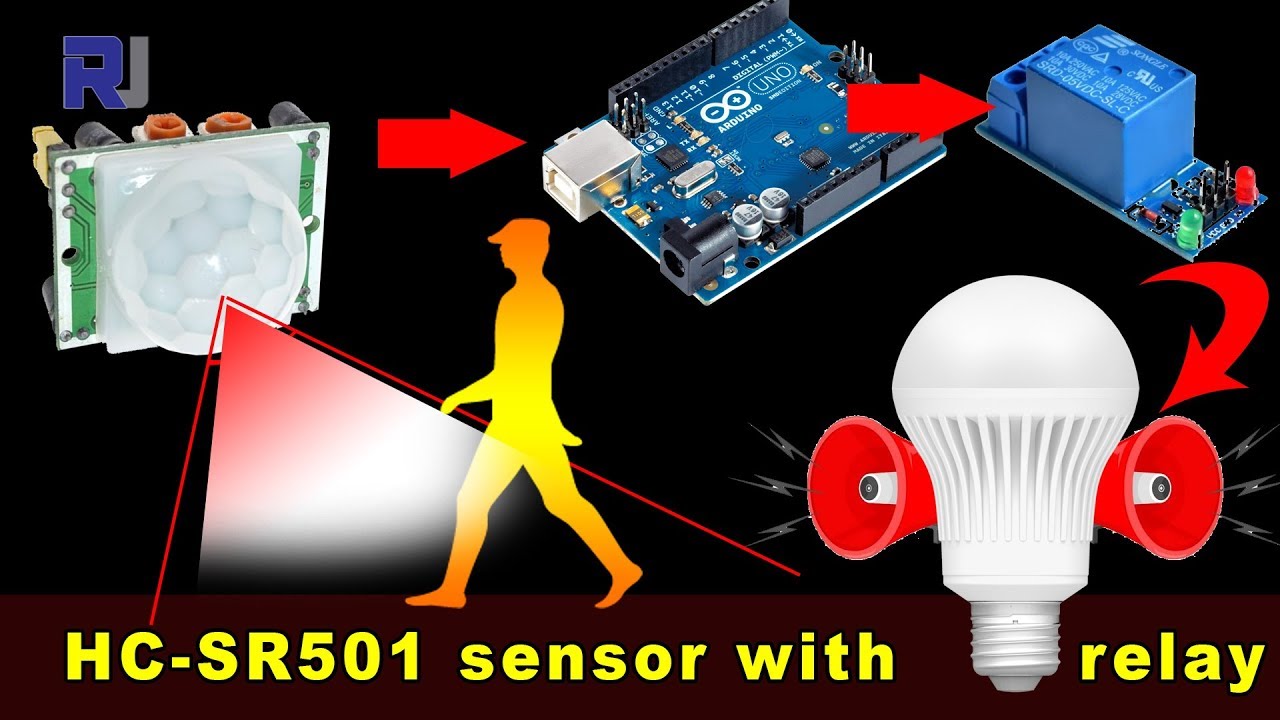

A automação residencial está se tornando cada vez mais popular. Um dos componentes mais acessíveis e eficazes para integrar nesse conceito é o sensor de movimento HC-SR501. Neste artigo, vamos explorar como utilizar o HC-SR501 em conjunto com um relé e um Arduino para controlar uma lâmpada AC (ou sistema de alarme).

O que é o HC-SR501?

O HC-SR501 é um sensor de movimento PIR (Passive Infrared Sensor) que detecta o calor emitido por objetos em movimento, como seres humanos ou animais. Ele é bastante utilizado em sistemas de segurança, iluminação automática e em várias outras aplicações. Este sensor funciona em uma faixa de 5 a 20 volts, com um consumo de energia de apenas 65 mA.

Características Técnicas

  • Alcance de Detecção: Até 7 metros
  • Ângulo de Detecção: 120 graus
  • Temperatura de Operação: De -15 a 70 graus Celsius
  • Conexões: VCC (Fonte), GND (Terra) e Signal (Sinal)
  • Sensibilidade Ajustável: Pode ser ajustado para detectar movimento em 3 a 7 metros

Requisitos para o Projeto

Antes de começarmos, você precisará de alguns componentes:

  • 1x Arduino (Uno, Mega ou qualquer outro modelo)
  • 1x Sensor de Movimento HC-SR501
  • 1x Relé de 10A
  • 1x Lâmpada AC
  • Fios de conexão
  • Uma fonte de alimentação adequada

Montagem do Circuito

Passo a Passo da Conexão

  1. Conecte o Sensor: Conecte o pino VCC do HC-SR501 à fonte de 5V do Arduino. O pino GND deve ser ligado ao terra do Arduino. O pino de sinal (Signal) vai para o pino digital 2 no Arduino.

  2. Conecte o Relé: O relé tem três pinos principais: VCC (conecte ao 5V do Arduino), GND (conecte ao terra) e IN (conecte ao pino digital 4 do Arduino).

  3. Conecte a Lâmpada: Desconecte um dos fios da lâmpada da tomada e conecte-o ao relé. O outro fio deve permanecer ligado à fonte de energia.

Diagrama de Ligação

Diagrama de Ligação do Circuito

Programação do Arduino

Agora que o circuito está montado, precisamos programar o Arduino para atuar com o sensor e o relé.

Código Básico

#define motionSensorPin 2    // Pino do sensor de movimento
#define relayPin 4           // Pino do relé

void setup() {
  Serial.begin(9600);       // Inicializa a comunicação serial
  pinMode(motionSensorPin, INPUT); // Define o pino do sensor como entrada
  pinMode(relayPin, OUTPUT);        // Define o pino do relé como saída
}

void loop() {
  int motionState = digitalRead(motionSensorPin); // Lê o estado do sensor
  if (motionState == HIGH) {
    // Se movimento detectado
    digitalWrite(relayPin, LOW); // Aciona o relé
    Serial.println("Movimento detectado");
  } else {
    // Se não houver movimento
    digitalWrite(relayPin, HIGH); // Desliga o relé
    Serial.println("Nada se move");
  }
  delay(500); // Espera meio segundo
}

Explicação do Código

  • Inicialização: O código inicia a comunicação serial e define os pinos.
  • Loop Principal: Lê o estado do sensor. Se houver movimento (HIGH), ativa o relé (luz acende) e registra a detecção na comunicação serial. Caso contrário, desativa o relé (luz apaga).

Dicas para um Uso Eficiente do HC-SR501

Para maximizar a eficiência do seu sensor de movimento, devemos levar em conta algumas dicas:

  1. Ajuste a Sensibilidade: O HC-SR501 permite ajustes. Teste diferentes configurações para encontrar a sensibilidade ideal que detecta movimento sem falsos positivos.

  2. Posicionamento: Instale o sensor em um local onde ele tenha um campo de visão adequado, evitando a obstrução de paredes e objetos que possam bloquear o sinal.

  3. Evite Fontes de Calor: Coloque o sensor longe de fontes de calor, como aquecedores, pois isso pode causar detecções indesejadas.

  4. Teste o Delay: O sensor permite ajustar o temporizador. Teste diferentes intervalos para encontrar o melhor resultado para o seu ambiente.

  5. Verifique as Conexões: Sempre verifique se as conexões estão corretamente feitas antes de ligar a fonte de alimentação. Conexões soltas podem causar mau funcionamento.

Perguntas Frequentes (FAQ)

1. Qual a distância máxima que o sensor HC-SR501 pode detectar movimento?

O sensor HC-SR501 pode detectar movimento a uma distância máxima de 7 metros, dependendo da temperatura e do objeto em movimento. Além disso, o ângulo de detecção é de 120 graus. Para melhores resultados, ajuste a sensibilidade e posicione o sensor de forma que maximize sua cobertura.

2. É possível controlar mais de uma lâmpada usando o relé com o HC-SR501?

Sim, é possível controlar várias lâmpadas, mas deve-se considerar a capacidade do relé. O relé HC-SR501 pode suportar até 10A de corrente. Assim, se a soma dos watts das lâmpadas conectadas ao relé não ultrapassar a capacidade, você poderá controlar mais de uma lâmpada. Certifique-se de dimensionar corretamente o seu circuito para evitar sobrecargas.

3. O que fazer se o sensor não detectar movimento corretamente?

Caso o sensor não esteja detectando movimento adequadamente, verifique as seguintes questões:

  • Ajuste a Sensibilidade: O potenciômetro do sensor controla a sensibilidade. Tente ajustá-lo para um nível que funcione em seu ambiente específico.
  • Instalação: Assegure-se de que o sensor está posicionado adequadamente, com uma visão clara da área a ser monitorada.
  • Conexões: Verifique se todas as conexões do circuito estão firmes e corretas.

4. Quais são os riscos de sobrecarregar o relé?

Se o relé for sobrecarregado, ele pode superaquecer e falhar, possivelmente causando danos permanentes ao próprio relé ou incendiar os fios conectados. É crucial respeitar a capacidade do relé (10A) e assegurar que a soma de todos os dispositivos conectados não exceda esse limite. Em caso de dúvida, sempre consulte um manual técnico ou um eletricista.

5. Como posso integrar o HC-SR501 em um sistema de automação residencial?

O HC-SR501 pode ser facilmente integrado em um sistema de automação residencial utilizando controladores como o Arduino ou Raspberry Pi. Por meio do uso de APIs ou protocolos como MQTT, você pode conectar o sensor à sua rede Wi-Fi. Isso permite que você monitore e controle o sistema remotamente, tanto para iluminação quanto para sistemas de segurança.

Conclusão

O sensor HC-SR501 é uma ferramenta poderosa que, quando combinada com um relé e Arduino, fornece uma solução flexível e acessível para automação residencial. Com a capacidade de controlar lâmpadas AC e sistemas de alarme, você pode facilitar sua vida e melhorar a segurança de sua casa. Siga as instruções e dicas apresentadas e explore as muitas possibilidades que a automação pode oferecer. Não se esqueça de experimentar e ajustar conforme necessário para alcançar o máximo desempenho do seu sistema!
