Como Ligar um Sensor Infravermelho à Central de Alarme Hombrus: Um Guia Completo
Se você está procurando uma maneira eficaz de aumentar a segurança da sua casa ou empresa, a instalação de um sensor infravermelho ligado a uma central de alarme é uma excelente opção. Neste guia, vamos detalhar o passo a passo de como realizar essa ligação, garantindo que você tenha todas as informações necessárias para realizar a tarefa com segurança e eficiência.
O que é um Sensor Infravermelho?
Antes de entrarmos nos detalhes da ligação, é importante entender o que é um sensor infravermelho. Esse dispositivo é responsável por detectar movimentos através da análise de mudanças térmicas no ambiente. Quando alguém passa na frente do sensor, ele detecta a alteração de temperatura e aciona a central de alarme.
Principais Características dos Sensores Infravermelhos:
- Detecção de Movimento: Sensores de alta sensibilidade para identificar movimentos.
- Alcance: Capacidade de detectar movimentos a uma distância específica.
- Imunidade a Animais: Alguns modelos são projetados para ignorar pequenos animais, evitando alarmes falsos.
Materiais Necessários para a Instalação
Para realizar a ligação do sensor infravermelho à central de alarme Hombrus modelo CD400, você precisará dos seguintes materiais:
- Sensor Infravermelho
- Central de Alarme Hombrus CD400
- Cabo com Quatro Fios: Com fios em cores (preto, vermelho, verde e amarelo)
- Ferramentas de Eletricista: Chave de fenda, alicate e fita isolante
- Disjuntor de Circuito
Passo a Passo para Conectar o Sensor Infravermelho
Agora que você já conhece os materiais necessários, sigamos para o passo a passo da conexão.

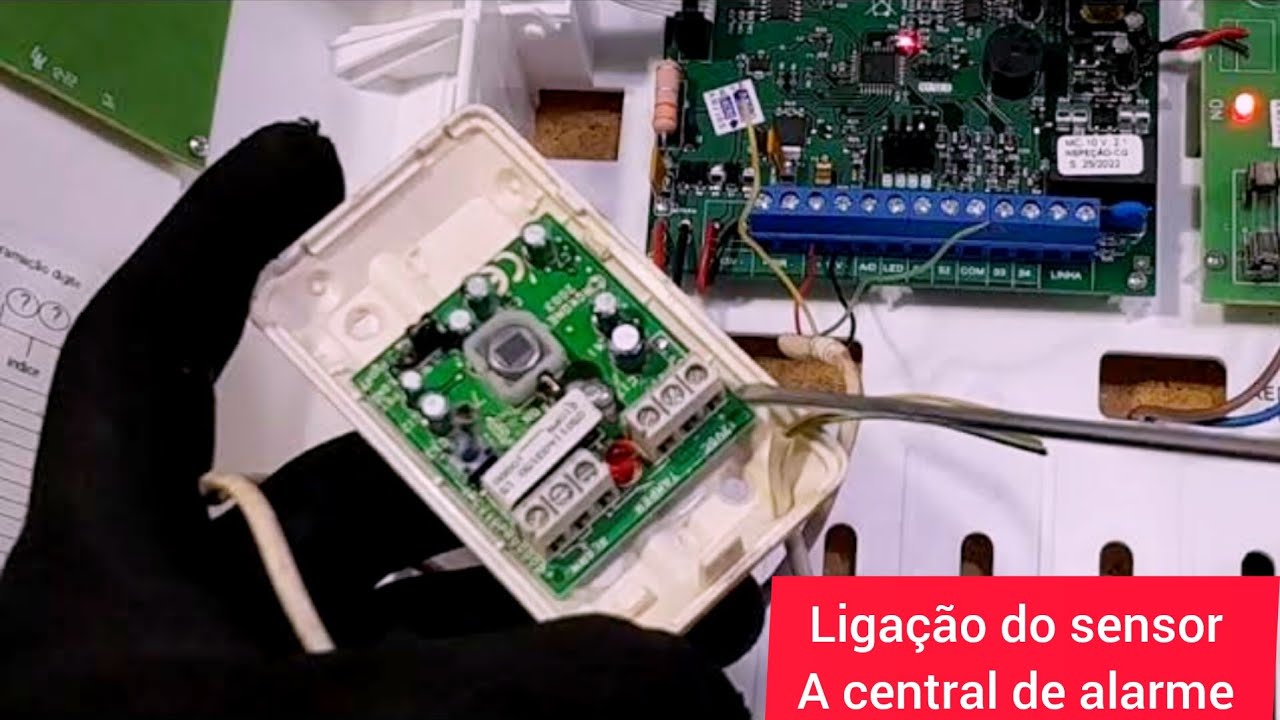

Passo 1: Preparação do Cabo
- Primeiramente, pegue o cabo com quatro fios e passe-os pelo orifício do sensor infravermelho. Os fios devem ser organizados para facilitar a conexão.
Passo 2: Conectar à Central de Alarme
-
Identificação dos Fios:
- Fio Vermelho: Positivo
- Fio Preto: Negativo
- Fio Verde: Setor S1
- Fio Amarelo: Comum
- Ligação dos Fios na Central:
- O fio vermelho deve ser conectado no borne 12V positivo da central.
- O fio preto deve ser conectado no borne negativo (GND) da central.
- Dica: Sempre verifique a polaridade antes de fazer a conexão.
Passo 3: Conectar os Fios no Sensor
- Conecte o fio vermelho ao borne positivo no sensor infravermelho.
- Conecte o fio preto ao borne negativo no sensor.
Passo 4: Ligar os Setores
- Conecte o fio amarelo ao borne comum da central.
- O fio verde deve ser ligado ao borne S1 do setor (Setor 1).
Passo 5: Finalizar a Instalação
- Após fazer todas as conexões, verifique se estão firmes e seguras, evitando qualquer tipo de curto-circuito. Em seguida, ligue o disjuntor da central, e você deve ver um LED acender, indicando que o sensor está energizado e funcionando.
Dicas Importantes para uma Instalação Eficiente
1. Escolha a Posição Ideal do Sensor
- A posição do sensor é crucial para uma detecção eficaz. Evite locais onde o sensor pode ser bloqueado ou coberto. Idealmente, instale em um canto do ambiente, voltado para a área que você deseja monitorar.
2. Teste a Sensibilidade do Sensor
- Depois da instalação, faça testes para ajustar a sensibilidade do sensor. Certifique-se de que ele detecta movimentos sem causar alarmes falsos.
3. Verifique a Alimentação
- Inspecione a tensão dos conectores para garantir que o sensor está recebendo a alimentação correta (12V). Isso ajudará a evitar falhas na operação.
4. Mantenha a Área Limpa
- Certifique-se de que o sensor está livre de sujeira, poeira ou quaisquer obstruções que possam afetar sua funcionalidade.
5. Siga as Instruções do Fabricante
- Não esqueça de consultar o manual específico do sensor e da central de alarme, pois podem existir particularidades nos modelos que não foram abordadas aqui.
FAQ – Perguntas Frequentes
1. Qual é a Funcionalidade do Sensor Infravermelho?
O sensor infravermelho tem a função principal de detectar movimentos na área monitorada. Ele funciona através da captação de mudanças térmicas, acionando a central de alarme quando detecta movimento. Isso é especialmente útil para aumentar a segurança em residências e comércios, uma vez que alertas são enviados no instante em que um intruso é detectado.
2. É Necessário um Profissional para Instalar?
Embora a instalação possa ser realizada por um usuário comum que siga as instruções corretamente, a ajuda de um profissional de eletricidade é recomendada para garantir que todas as ligações estejam corretas e seguras. Isso evita problemas futuros, como falhas na detecção ou curtos-circuitos.
3. Posso usar o sensor em ambientes externos?
Sim, existem sensores infravermelhos projetados para ambientes externos. Eles são fabricados com materiais e tecnologia que resistem a condições climáticas. No entanto, é vital escolher um modelo específico para ambientes externos para garantir funcionalidade e durabilidade.
4. O que fazer se o sensor não funcionar?
Caso o sensor não esteja funcionando, verifique a conexão dos fios e se ele está devidamente alimentado. Também é recomendável testar a funcionalidade do sensor em um local diferente. Se mesmo assim persistir o problema, entre em contato com o fabricante ou um profissional qualificado.
5. Como posso vincular múltiplos sensores a uma única central?
Para adicionar mais sensores a uma central de alarme, você deve conectar cada sensor a um setor diferente da central, conforme as recomendações do fabricante. Consulte o manual da central para entender exatamente como distribuir a conexão entre os setores disponíveis.
Conclusão
Instalar um sensor infravermelho na central de alarme Hombrus CD400 pode parecer desafiador à primeira vista, mas seguindo as etapas e dicas mencionadas, você poderá realizar essa tarefa com sucesso. A segurança do seu espaço depende não apenas de um bom alarme, mas também de uma instalação correta e bem planejada. Não hesite em buscar orientação profissional sempre que necessário. Boa sorte na sua instalação e fique seguro!
