Interfacing Shock Sensor Module with PIC Microcontroller: Um Guia Completo

Introdução

Nos dias de hoje, os sistemas de automação e monitoramento têm se tornado cada vez mais comuns, especialmente em aplicações de segurança. Uma dessas aplicações é o uso de módulos de sensor de choque. Neste artigo, vamos explorar como interligar um módulo de sensor de choque com um microcontrolador PIC, mais especificamente o PIC16F877A. Discutiremos os conceitos fundamentais, o procedimento de conexão, a programação, e forneceremos dicas valiosas para otimizar seu projeto.

O que é um Módulo de Sensor de Choque?

Um módulo de sensor de choque é um dispositivo que detecta vibrações ou impactos em seu ambiente. Quando um choque é detectado, o sensor pode enviar um sinal de saída que pode ser interpretado por um microcontrolador. Esses sensores são amplamente utilizados em sistemas de alarme, para proteger uma variedade de objetos — de automóveis a janelas e portas.

Tipos de Sensores de Choque

Sensor de Choque Resistivo: Funciona como um interruptor e é acionado pela pressão física, ideal para detectar impactos em objetos.
Sensor de Choque Indutivo: Utiliza campos magnéticos para detectar a presença de objetos metálicos, muito utilizado em aplicações industriais.
Sensor de Impacto Piezoelétrico: Converte pressão e vibração em um sinal elétrico, ideal para aplicações sensíveis.

Aplicações Comuns

Sistemas de alarme para veículos.
Alarmes de intrusão residenciais.
Monitoramento de segurança em ambientes industriais.

Por que Usar o PIC16F877A?

O PIC16F877A é um dos microcontroladores mais populares da Microchip. Ele é conhecido por ser fácil de programar, ter um bom conjunto de periféricos, e ser bastante acessível. Vamos discutir algumas de suas características que o tornam ideal para este projeto:

8 bits de largura: Adequado para a maioria das aplicações de controle.
14 bits de instrução: Para maior eficiência na execução de comandos.
Capacidade de trabalhar com até 40 pinos: Permite a conexão de vários dispositivos e sensores.

Recursos do PIC16F877A

3 temporizadores: Para programar eventos temporizados.
Conversor Analógico/Digital (ADC): Para ler sinais analógicos dos sensores.
Portas I/O flexíveis: Para facilitar conexões com outros componentes.

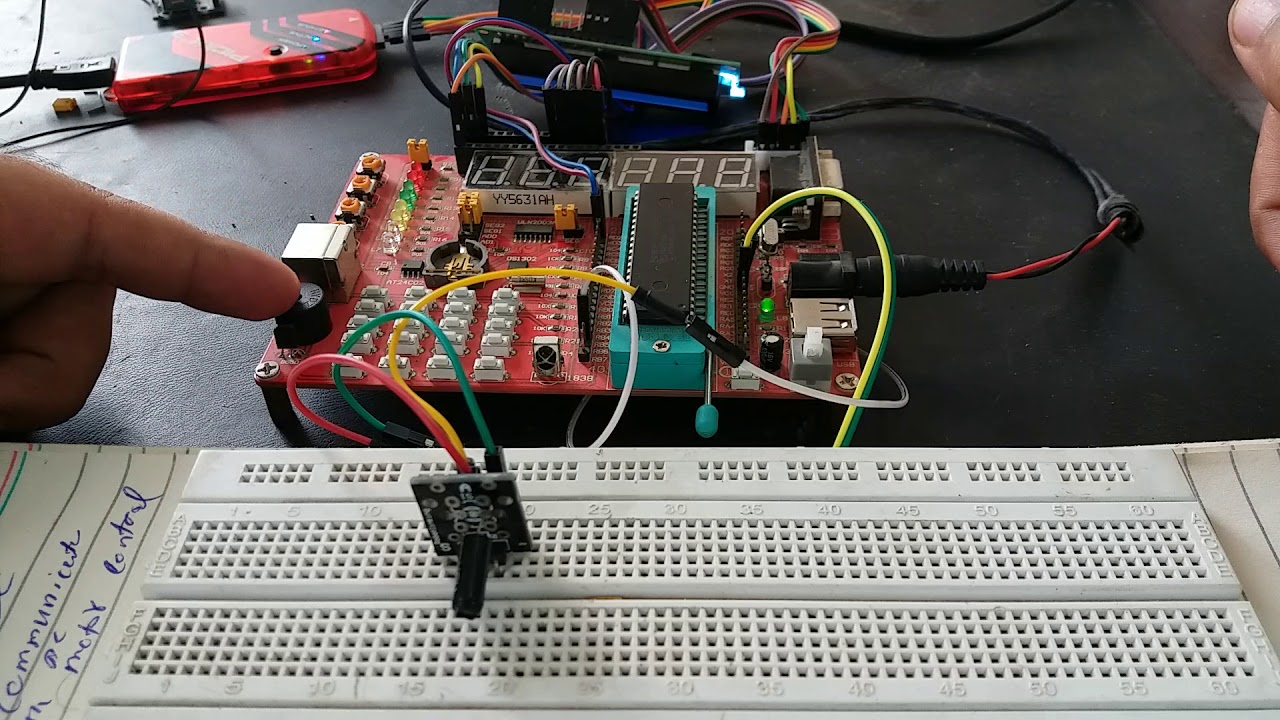

Conectando o Módulo de Sensor de Choque ao PIC16F877A

Para interligar o módulo de sensor de choque com o PIC16F877A, você precisará seguir algumas etapas básicas. Aqui está um guia passo a passo para facilitar esse processo.

Passo 1: Materiais Necessários

Módulo de sensor de choque.
Microcontrolador PIC16F877A.
Placa de prototipagem (breadboard).
Fios jumpers.
Fonte de alimentação (5V).
Um LED para indicações visuais.

Passo 2: Conexões

Diagrama de Conexões

Conecte o VCC do sensor ao VCC do microcontrolador (normalmente 5V).
Conecte o GND do sensor ao GND do microcontrolador.
Ligue a saída do sensor à porta RE0 do PIC16F877A (ou qualquer porta digital disponível).
Conecte um LED na porta RD1 (ou outra porta disponível), junto com um resistor de 220 ohms, para indicar um choque detectado.

Passo 3: Configuração do Software

Para programar o microcontrolador, utilize uma IDE como MPLAB X e um compilador como o XC8. O código a seguir é um exemplo básico que lista as ações a serem tomadas quando o sensor detecta um choque.

#include <xc.h>

#define _XTAL_FREQ 4000000

void main() {
    TRISEbits.TRISE0 = 1; // Porta RE0 como entrada
    TRISDbits.TRISD1 = 0; // Porta RD1 como saída

    while(1) {
        if (PORTEbits.RE0 == 1) { // Se o sensor detectar um choque
            LATDbits.LATD1 = 1; // Acende o LED
            __delay_ms(500); // Aguarda meio segundo
            LATDbits.LATD1 = 0; // Apaga o LED
        }
    }
}

Passo 4: Testando o Sistema

Depois de configurar suas conexões e fazer a programação, é hora de colocar o sistema à prova. Faça alguns impactos no sensor e observe se o LED acende. Caso o LED não acenda, verifique as seguintes configurações:

Conexões: certifique-se de que os cabos estão firmemente conectados.
Código: confira se o código está corretamente programado e gravado no microcontrolador.

Dicas Valiosas para Otimizar seu Projeto

Escolha o Sensor Adequado: A seleção do sensor de choque certo para sua aplicação é fundamental. Considere fatores como a sensibilidade e a faixa de detecção.
Use Filtragem de Sinal: Em ambientes barulhentos, ruídos podem causar falsos positivos. Implementar uma filtragem no hardware ou no nível de software pode ajudar.
Calibração: Teste e calibra seu sensor conforme a necessidade do seu projeto. O ajuste da sensibilidade pode evitar alarmes desnecessários.
Feedback Visível: Use LEDs ou sirenes para fornecer feedback visual ou sonoro quando o sensor é acionado. Isso melhora a eficácia do monitoramento.
Documentação: Mantenha um registro detalhado do seu projeto, incluindo esquemas de ligação e códigos. Isso facilitará a manutenção e futuras melhorias.

FAQ – Perguntas Frequentes

1. Quais são os principais componentes necessários para interligar um sensor de choque e o PIC16F877A?

Os componentes principais incluem o próprio sensor de choque, o microcontrolador PIC16F877A, uma placa de prototipagem, resistores, fios jumpers e uma fonte de alimentação de 5V. Além disso, um LED pode ser usado como indicação visual. Certifique-se de que todos os componentes estejam funcionando corretamente e que você tenha a combinação certa para o seu projeto.

2. Como posso garantir que o sensor de choque funcione corretamente em diferentes ambientes?

Para garantir que o sensor funcione corretamente em vários ambientes, você deve considerar a aplicação de calibragem. Isso significa ajustar a sensibilidade do sensor no código ou usar uma configuração de hardware que permita isso. Além disso, a filtragem de sinal pode ajudar a reduzir respostas indesejadas causadas por ruídos. Testar o seu sistema em condições semelhantes às esperadas também é uma prática importante para garantir confiabilidade.

3. É possível integrar outros tipos de sensores ao sistema?

Sim, é absolutamente possível integrar outros tipos de sensores ao seu sistema. O PIC16F877A oferece múltiplas portas de entrada e saída, o que significa que você pode adicionar sensores de temperatura, umidade ou mesmo câmeras de segurança. No entanto, você deverá adaptar seu código para lidar com as diversas entradas e definir como o sistema deve reagir a cada sensor conectado. Isso pode enriquecer o seu projeto e torná-lo mais robusto.

4. O que fazer se o LED não acender quando o sensor é acionado?

Se o LED não acender, você deve verificar primeiramente suas conexões. Certifique-se de que todos os fios estejam firmemente conectados e que a polaridade do LED esteja correta. Além disso, verifique se o código está devidamente gravado no microcontrolador e se a alimentação está funcionando. Um multímetro pode ser útil para testar a saída do sensor e determinar se ele está gerando os sinais esperados.

5. Como posso melhorar a segurança do meu sistema de alarme?

Existem várias maneiras de melhorar a segurança do seu sistema. Uma opção é adicionar múltiplos sensores em diferentes localizações para cobrir uma área maior. Além disso, você pode implementar um sistema de notificação, como um SMS ou um alerta por aplicativo móvel, que informe imediatamente sobre qualquer intervenção. O uso de uma fonte de energia ininterrupta (UPS) também pode garantir que seu sistema continue funcionando durante uma queda de energia, aumentando assim a segurança geral.

Conclusão

Interligar um módulo de sensor de choque com um microcontrolador PIC16F877A pode ser uma tarefa gratificante e educativa. Este projeto não apenas exibe suas habilidades em eletrônica, mas também pode resultar em um sistema de segurança eficaz. Seguindo as orientações apresentadas, você poderá criar um dispositivo confiável para proteger seus objetos mais valiosos. Experimente as dicas apresentadas e não hesite em inovar no seu design. Boa sorte em seus projetos!
