Montagem e Funcionamento do Circuito com o Microcontrolador PIC16F877
O microcontrolador PIC16F877 tem se tornado uma ferramenta essencial para estudantes e profissionais que buscam desenvolver projetos eletrônicos. Neste artigo, faremos uma análise detalhada de uma prática que demonstra o funcionamento desse microcontrolador utilizando interrupção externa e um circuito simples.
Entendendo o microcontrolador PIC16F877
O que é um microcontrolador?
Um microcontrolador é um pequeno computador em um único chip que contém um processador, memória e periféricos. Ele é projetado para controlar dispositivos eletrônicos e automatizar funções em sistemas embarcados.
Especificações do PIC16F877
O PIC16F877 é um microcontrolador de 8 bits que é amplamente utilizado em projetos de automação e controle. Aqui estão algumas de suas características principais:
- Arquitetura RISC: Processamento eficiente e baixo consumo de energia.
- Memória Flash: Capacidade de 14 bits para armazenar programas.
- Entradas/Saídas: 33 pinos de I/O que permitem a conexão de vários dispositivos.
- Interrupções: Suporte para interrupções externas, facilitando a resposta imediata a eventos.
Objetivo da Prática 3
Na Prática 3, o objetivo é utilizar um circuito que permite a entrada de um número de 4 bits através de um switch. O usuário insere o número, que será exibido em um display e, ao mesmo tempo, acenderá um LED azul e iniciará um contador regressivo. Se o número exceder 9, irá mostrar um 0 e fará um sinal utilizando um LED amarelo.

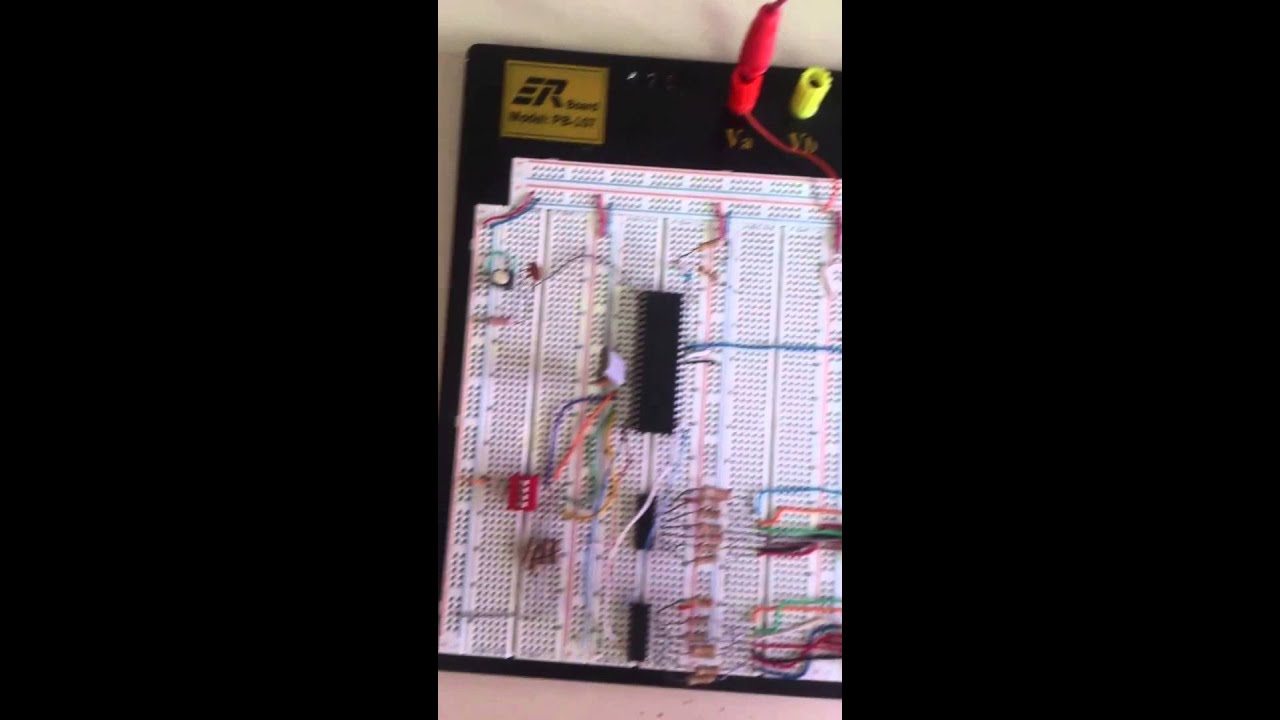

Montagem do Circuito
A montagem do circuito é simples, mas exige atenção aos detalhes. Você precisará do seguinte:
-
Componentes necessários:
- Microcontrolador PIC16F877
- LEDs (azul e amarelo)
- Switches de 4 bits
- Resistores (para os LEDs)
- Placa de prototipagem
- Conexões para o display
- Passos de montagem:
- Conecte o microcontrolador à placa de prototipagem.
- Conecte os switches de 4 bits às entradas do microcontrolador.
- Conecte o LED azul a uma saída digital do microcontrolador, assim como o LED amarelo.
- Configure o display para mostrar os números de 0 a 9.
Funcionamento do Circuito
O funcionamento do circuito é baseado em uma lógica simples:
- O número de 4 bits é lido a partir dos switches.
- O microcontrolador converte este número e o exibe no display.
- O LED azul é acionado e inicia um contador regressivo a partir do número inserido.
- Se o número for maior que 9, o display mostrará 0 e o LED amarelo será acionado por um curto período.
Dicas para uma Montagem Eficiente
-
Planejamento da montagem: Antes de conectar os componentes, esquematize o circuito. Use um software de simulação para garantir que tudo esteja correto.
-
Teste os componentes: Verifique se os LEDs e switches estão funcionando individualmente antes de montar o circuito completo.
-
Verifique a alimentação: O microcontrolador requer uma tensão específica. Assegure-se de que a fonte de energia está adequada para evitar danos ao circuito.
-
Documentação do projeto: Faça anotações detalhadas sobre as conexões e configurações utilizadas. Isso facilitará a solução de problemas.
- Experimente diferentes entradas: Após a montagem, experimente diversos números a serem inseridos e observe se o circuito se comporta como esperado.
FAQ – Perguntas Frequentes
1. O que faço se o LED não acender após a montagem?
Caso o LED não acenda, verifique os seguintes pontos:
- As conexões do LED estão corretas? Lembre-se de que os LEDs têm polaridade, e a conexão invertida fará com que não acendam.
- A programação do microcontrolador está correta? Utilize um programador para verificar se o código foi gravado com sucesso.
- A alimentação do circuito está adequada? Um multímetro pode ajudar a verificar se o microcontrolador está recebendo a tensão correta.
2. Posso usar outros tipos de LEDs ou switches?
Sim, você pode usar LEDs de diferentes cores e switches que se encaixem nos pinos do microcontrolador. No entanto, observe as especificações do circuito, como a corrente máxima que os LEDs podem suportar. É recomendável usar resistores adequados para limitar a corrente.
3. O que significa a interrupção externa no contexto do PIC16F877?
Interrupções externas são eventos que podem interromper o processamento normal do microcontrolador para realizar uma ação imediata. Isso é útil em aplicações onde a resposta rápida a um evento é crucial. No contexto desta prática, a interrupção permite que o microcontrolador reaja a mudanças na entrada de switches de forma instantânea.
4. Como depurar meu código se o circuito não funcionar?
Para depurar seu código, siga estas etapas:
- Análise lógica: Verifique se a lógica do código corresponde ao que você espera que aconteça no circuito.
- Utilize um simulador: Ferramentas de simulação podem ajudar a testar o código sem necessidade de hardware.
- Insira mensagens de levantamento: Utilize um terminal serial para imprimir valores e mensagens que possam ajudar no diagnóstico de problemas.
5. O que fazer se o número exibido no display estiver incorreto?
Se o número exibido no display não corresponder ao que você espera:
- Verifique as conexões do display. Um fio solto ou conectado incorretamente pode causar problemas.
- Confirme que o código está configurado para o tipo de display que você está usando.
- Utilize um multímetro para medir a tensão nas saídas do microcontrolador que estão conectadas ao display.
Conclusão
A prática com o microcontrolador PIC16F877 oferece uma excelente oportunidade para aprender sobre eletrônica e programação. Ao realizar este projeto, você terá uma compreensão mais profunda sobre como os microcontroladores funcionam e como podem ser utilizados para a automação de circuitos simples. Com as dicas fornecidas e as respostas às perguntas frequentes, você estará bem preparado para montar e executar este circuito com sucesso. É sempre gratificante ver o resultado do seu trabalho quando tudo funciona como previsto. Boa sorte na sua montagem!
