Maximize seu alarme: Usando saída auxiliar em 2 modos!

Como Usar uma Saída Auxiliar do Alarme em Duas Funções

Se você tem um sistema de alarme automotivo que possui apenas uma saída auxiliar, pode se sentir limitado em sua funcionalidade. Entretanto, há uma solução inteligente que permite que você utilize esta única saída para realizar mais de uma função, como a abertura dos vidros elétricos e do porta-malas do seu carro. Neste artigo, vamos detalhar como fazer essa adaptação com segurança e eficiência.

Entendendo a Saída Auxiliar do Alarme

A saída auxiliar do alarme é um recurso que pode ser utilizado para disparar diferentes funções no seu veículo. Geralmente, essa saída é usada para baixar os vidros elétricos quando o alarme é ativado. Porém, o que fazer quando você deseja abrir também o porta-malas com a mesma saída? Continue lendo e descubra como é possível!

O Que Você Vai Precisar

Relé auxiliar de cinco pinos: Esse componente é essencial para a configuração que transformará a sua única saída auxiliar em duas.
Fios elétricos: Para realizar as conexões necessárias entre o alarme, o relé e as funções desejadas.
Ferramentas básicas: Como alicates, chaves de fenda e fita isolante.

Passo a Passo para Fazer a Ligação

1. Preparação do Material

Antes de começar, assegure-se de ter todos os materiais necessários em mãos. Isso tornará o processo mais eficiente e seguro.

2. Identificação dos Pinos do Relé

Um relé de cinco pinos possui uma configuração específica. Para este projeto, os pinos 30, 87, 87A, 86 e 85 são de fundamental importância:

Pino 30: Conexão com a saída auxiliar do alarme.
Pinos 87 e 87A: Conexões que serão utilizadas para as diferentes funções (vidros e porta-malas).
Pino 86: Conexão com a fonte positiva.
Pino 85: Conexão com o pulso de destrava do alarme.

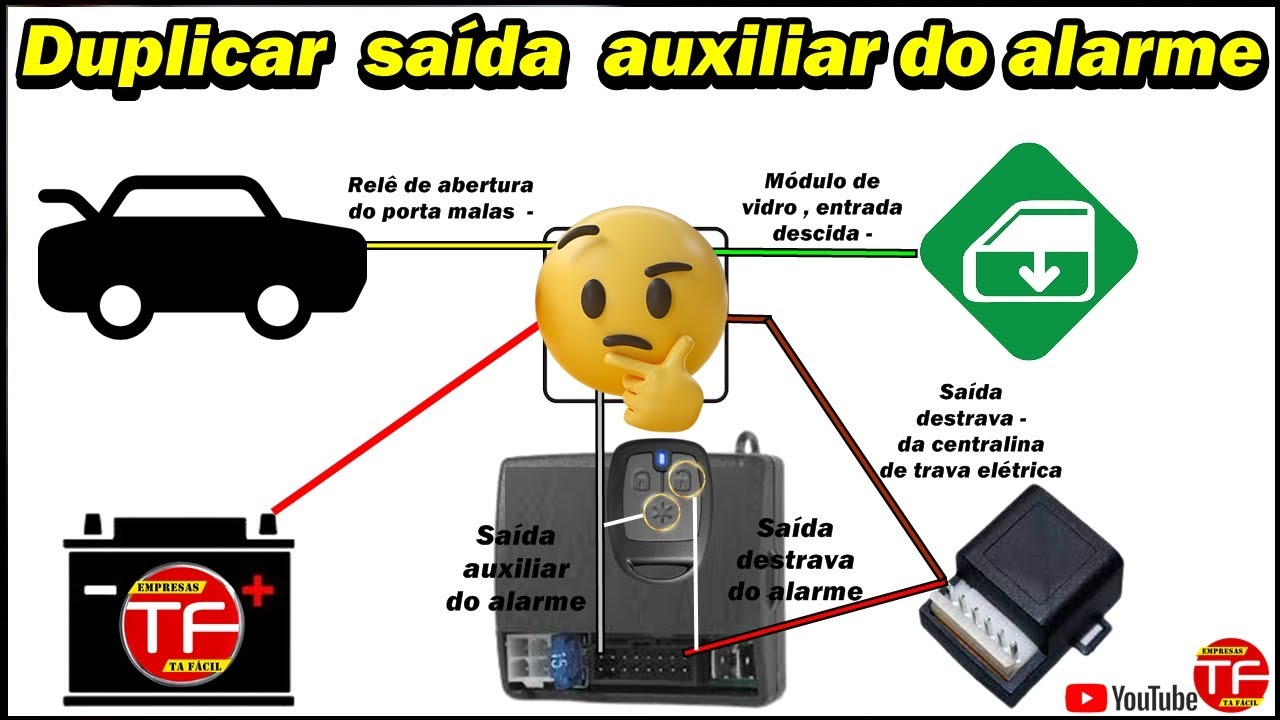

3. Realizando as Conexões

Conexão da Saída Auxiliar

Conecte a saída auxiliar do alarme ao pino 30 do relé. Essa saída será utilizada para ativar uma das funções, neste caso, o sistema de vidros elétricos.

Conexão do Pulso de Destrava

Identifique o pulso de destrava do alarme na centralina do veículo e conecte este fio ao pino 85 do relé. Esse pulso activará a alternativa de abertura do porta-malas.

Ligação das Funções

Pino 87: Conecte este pino ao módulo de baixar os vidros elétricos.
Pino 87A: Conecte ao módulo que controla a abertura do porta-malas.

4. Finalizando a Montagem

Certifique-se de que todas as conexões estão bem protegidas com fita isolante e que não há fios soltos. Essa etapa é crucial para evitar curtos-circuitos.

5. Testando o Sistema

Após realizar todas as ligações, teste o sistema. Acione o alarme para verificar se a função de baixar os vidros está operacional e, em seguida, desative-o para checar a abertura do porta-malas.

Dicas para uma Instalação Eficaz

Para garantir que tudo funcione da melhor maneira, aqui estão cinco dicas essenciais:

Verifique a Voltagem: Antes de ligar qualquer componente, é importante saber a voltagem que cada parte do sistema requer.
Utilize Fios Adequados: Opte sempre por fios que suportem a corrente necessária para evitar sobrecargas e danos.
Teste Antes de Finalizar: Antes de fechar qualquer painel ou proteger os fios, teste todas as funções para garantir que estão funcionando corretamente.
Evite Emaranhados: Mantenha a fiação organizada para dificultar a possibilidade de danificações e facilitar manutenções futuras.
Use Componentes de Qualidade: Sempre escolha peças de qualidade para evitar problemas a longo prazo.

FAQ – Perguntas Frequentes

1. Qual é o risco de usar um relé na saída auxiliar do alarme?

Resposta: Usar um relé na saída auxiliar do alarme não apresenta riscos se feito corretamente. O relé atua como um interruptor, permitindo que você controle várias funções sem sobrecarregar a saída auxiliar do alarme. No entanto, é crucial seguir as instruções de instalação corretamente e usar componentes de qualidade para evitar problemas elétricos.

2. Posso adaptar um alarme que não possui saída auxiliar?

Resposta: A adaptação de alarmes sem saída auxiliar é complexa e geralmente não recomendada sem conhecimento técnico. Para essas situações, o ideal é consultar um profissional que possa sugerir a instalação de um novo sistema de alarme ou uma modificação segura no sistema existente que permita a inclusão de uma saída auxiliar.

3. Quanto tempo leva para fazer essa instalação?

Resposta: O tempo necessário para instalar um relé e configurar as saídas auxiliares depende da complexidade do veículo e da experiência do instalador. Em geral, a instalação pode levar entre 1 a 3 horas. É sempre bom dedicar tempo suficiente para garantir que as conexões sejam feitas com segurança e precisão.

4. Esta modificação anula a garantia do meu alarme?

Resposta: Toda modificação em sistemas eletrônicos pode influenciar a garantia original do produto. Se você estiver preocupado com a garantia, é recomendado consultar o fabricante do alarme ou um profissional qualificado antes de realizar qualquer alteração.

5. Quais são as vantagens de ter duas funções em uma única saída auxiliar?

Resposta: A principal vantagem de ter duas funções em uma única saída auxiliar é a otimização do espaço e a redução de componentes necessários no veículo. Isso não apenas economiza dinheiro, mas também reduz a complexidade da instalação elétrica, resultando em um sistema mais eficiente.

Conclusão

Transformar uma saída auxiliar do alarme em duas funções é uma excelente maneira de maximizar a funcionalidade do seu carro. Com as instruções certas e precauções, é possível realizar essa modificação de forma segura e eficaz. Não se esqueça de seguir as dicas e ler as recomendações importantes para garantir a durabilidade e eficiência do sistema. Se tiver dúvidas, não hesite em buscar especialistas na área e sempre busque informações e práticas seguras.
